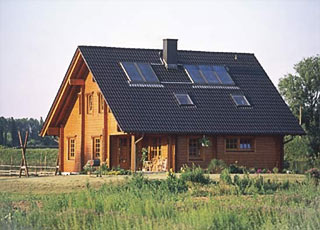

Отопление для жилых домов 100 м2
Организация горячего
водоснабжения и отопление загородных домов и коттеджей дело
хлопотное и зачастую неоправданно дорогое за счет необходимости
оформления массы разрешительных и проектных документов, а так же
затрат связанных на проведение линий подачи энергоносителя (ТЕЦ,
газ или электричество). За счет использования солнечной энергии
расходы на организацию и ежемесячную оплату отопления можно
сократить на 70%-80%, а в некоторых случаях и вовсе отказаться
от дорогостоящих проектов по газификации загородных домов.
Краткое техническое задание
| № |
Наименование |
обознанчение |
ед.изм |
кол-во |
Основное оборудование |
1 |
Солнечный коллектор (25 вакуумных труб) |
CBK - 30 (AL/N/SS/Cu) |
шт |
2 |
2 |
Бак-накопитель 200л |
200л |
шт |
1 |
3 |
Рабочая станция (+ насос) |
РС
- 116 + |
шт |
1 |
5 |
Расширительный бак |
35
л. Pmax 10бар/110 °С |
шт |
1 |
Дополнительное оборудование |
1 |
Труба гофрированная |
Cafulso 15А |
м |
30 |
2 |
Клапан 3-х зонный |
HL-G 3/4-S2 |
шт |
1 |
3 |
Изоляция каучуковая |
Armaflex НТ 18/19 mm |
м |
30 |
4 |
Воздухоотводный клапан |
Caleffi AV |
шт |
1 |
5 |
Фитинги на коллектора, обжимные на медь |
Comisa 22x15 |
шт |
4 |
6 |
Фитинки обжимные на трубу |
ВС
15 |
шт |
10 |
7 |
Фитинги обжимные на трубу |
ВIC 15 |
шт |
15 |
8 |
жидкость для гелиосистемы |
Темпро 30 |
л |
30 |
9 |
Кабель для термопары |
ПВХ 0,75 |
м |
30 |
10 |
Крепежные элементы коллекторов на кровлю |
Z-пластина или монтажные болты |
шт |
25 |
11 |
Лента Армирована 50М |
|
шт |
1 |
2
коллектора СВК – 30А
Суммарное количество вакуумных труб – 60 шт
1 бак
200 л
Суммарный объем баков составляем 200 л
На основании технического
задания было предложено вариант:
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
