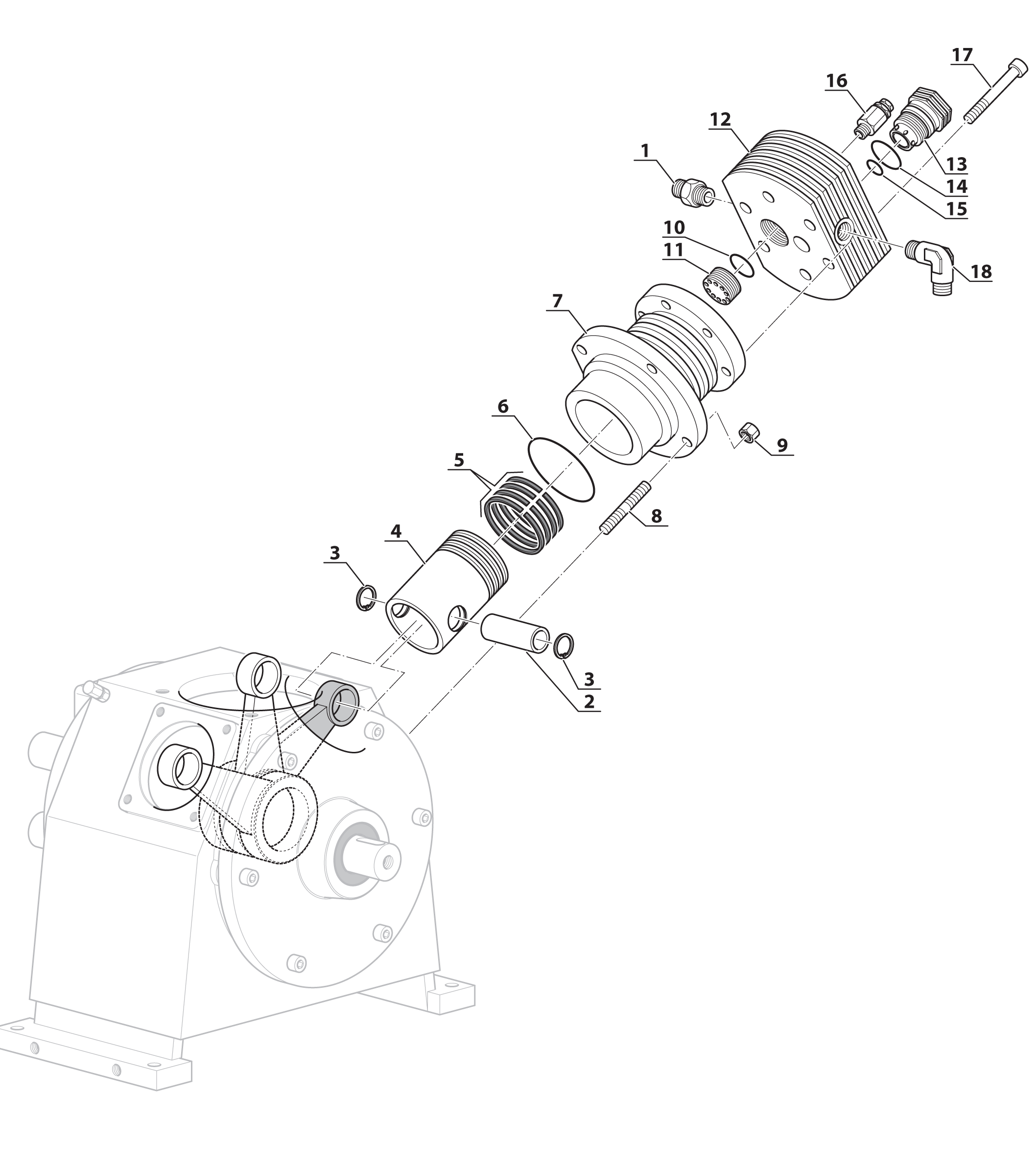

Запасные части и кодировка
2-я стадия сжатия компрессоров МСН-3 - МСН-5
|
|
|
1 |
2 |
3 |
|
|
|
3 |
4 |
5 |
|
|
|
6 |
7 |
8 |
|
|
|
9 |
10 |
11 |
|
|
|
12 |
13 |
14 |
|
|
|
15 |
16 |
17 |
|
|
|
18 |
|
|
| 1 |
13-02-0045 |
штуцер |
| 2 |
05-02-0112 |
втулка поршня 2-й стадии |
| 3 |
05-02-0113 |
стопорное кольцо |
| 4 |
05-02-010 |
поршень 2-й стадии |
| 5 |
05-02-0114 |
кольца 2-й стадии |
| 6 |
13-00-0039 |
уплотнительное кольцо |

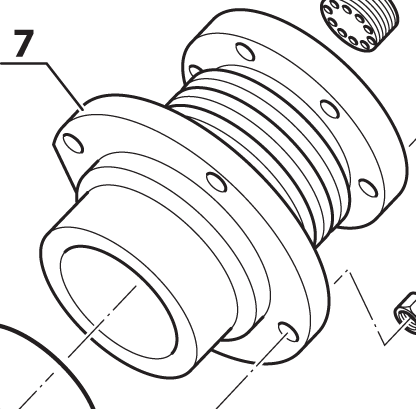

| 7 |
05-02-0043 |
цилиндра 2-й стадии |
| 8 |
13-01-0008 |
крепежный винт цилиндра |
| 9 |
13-00-0018 |
крепежная гайка цилиндра |
| 10 |
13-03-0029 |
уплотнительное кольцо |
| 11 |
13-02-0044 |
входящий клапан 2-й стадии |

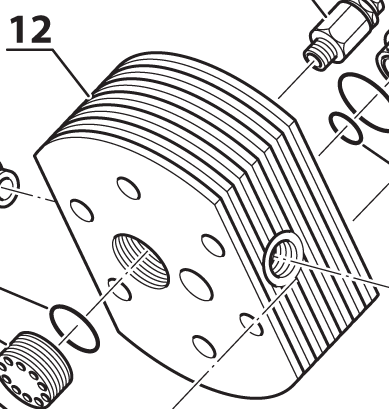

| 12 |
05-02-0046 |
клапанная крышка |
| 13 |
13-02-0049 |
выходящий клапан 2-й стадии |
| 14 |
13-02-0056 |
уплотнительное кольцо |
| 15 |
13-03-0029 |
уплотнительное кольцо |
| 16 |
13-00-0195 |
сбрасывающий клапан |
| 17 |
13-00-0048 |
крепежный винт |
